Trong nhà máy điện tử, nhân sự đã được xác thực và cấp quyền ra vào nhà máy chưa đồng nghĩa đã đủ điều kiện đi vào khu vực sản xuất SMT hoặc EPA.
Đây là những khu vực cần kiểm soát tĩnh điện chặt chẽ. Trước khi đi qua cổng, nhân sự phải hoàn thành phép kiểm tra ESD theo quy trình của nhà máy. Chỉ khi đồng thời đáp ứng yêu cầu về danh tính, quyền truy cập và điều kiện ESD, hệ thống mới cho phép mở lối đi.
☎ CẦN TƯ VẤN GIẢI PHÁP KIỂM SOÁT RA VÀO KẾT HỢP ESD?
Hotline/Zalo: 0931 455 599
CDS VINA tiếp nhận khảo sát và tư vấn phương án phù hợp với quy trình của nhà máy.

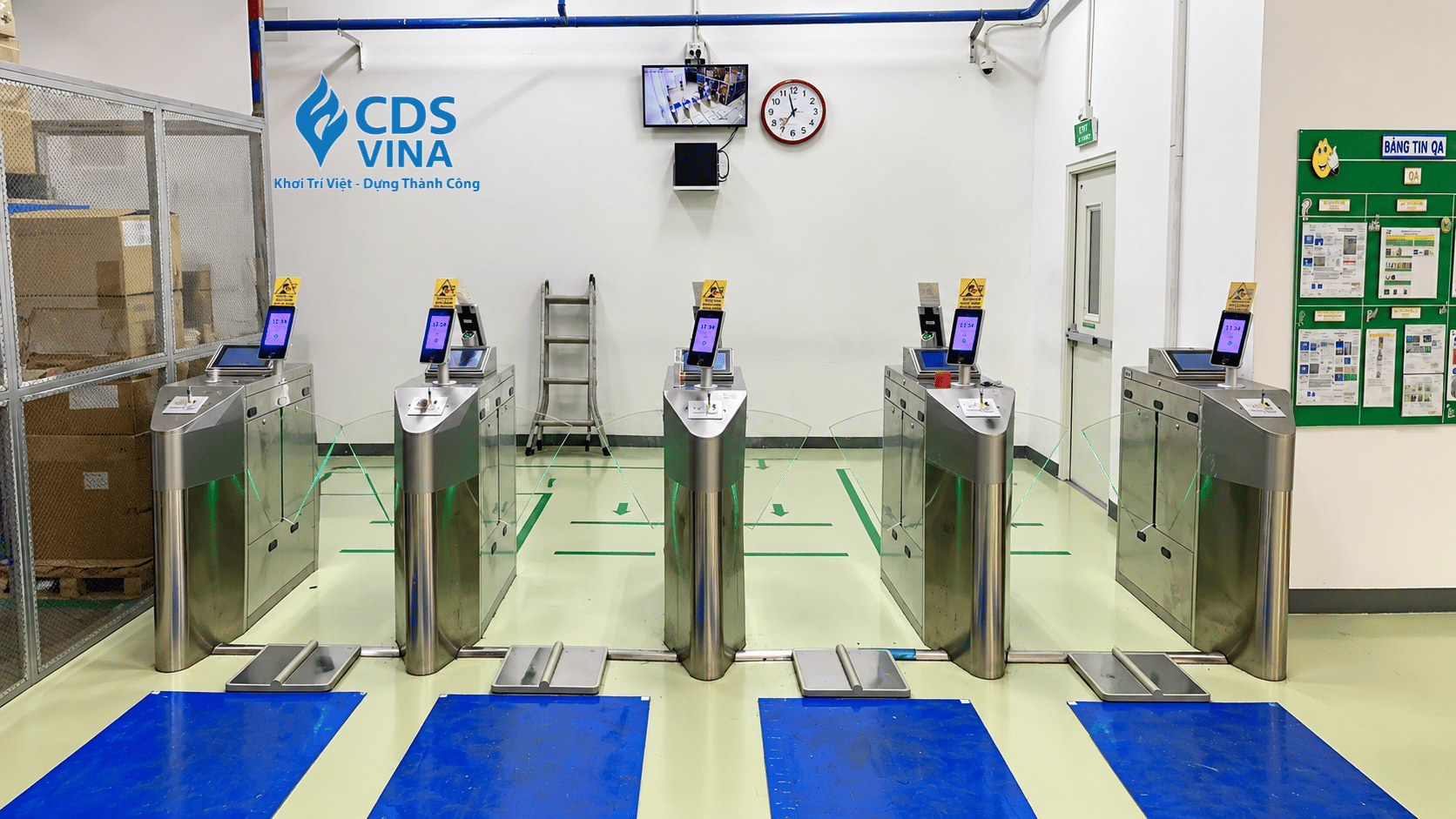

Tại Nhà máy Katolec Việt Nam, CDS VINA đã triển khai hệ thống kiểm soát ra vào kết hợp kiểm tra tĩnh điện theo một quy trình liên động. Thiết bị nhận diện xác thực nhân sự bằng khuôn mặt, vân tay hoặc thẻ; mã định danh sau đó được chuyển đến bộ kiểm tra ESD. Khi kết quả kiểm tra đạt yêu cầu, bộ ESD trực tiếp phát lệnh mở cổng flap barrier.
Giá trị cốt lõi của giải pháp nằm ở một luồng kiểm soát rõ ràng: đúng người – đúng quyền – đúng điều kiện ESD trước khi đi vào khu vực sản xuất.
Vì sao xác thực danh tính vẫn chưa đủ?
Trong dây chuyền sản xuất điện tử, linh kiện và cụm mạch có thể bị ảnh hưởng bởi hiện tượng phóng tĩnh điện. Không phải sự cố ESD nào cũng tạo ra hư hỏng có thể nhận thấy ngay. Một số trường hợp có thể gây lỗi tức thời, làm giảm độ ổn định của sản phẩm hoặc tạo ra lỗi tiềm ẩn khó truy nguyên trong quá trình vận hành sau này.
Vì vậy, khu vực EPA thường được kiểm soát đồng thời ở nhiều yếu tố: con người, trang phục, giày hoặc dây đeo nối đất, thiết bị đo, vật tư, môi trường và quy trình làm việc. Nhân sự có tên trong hệ thống và có quyền vào khu vực vẫn cần chứng minh điều kiện ESD tại thời điểm đi qua cổng.
Hệ thống kiểm soát ra vào tích hợp ESD không thay thế chương trình quản lý ESD của nhà máy. Vai trò của hệ thống là đưa yêu cầu kiểm tra tĩnh điện vào đúng quy trình ra vào hằng ngày, giúp hạn chế tình trạng nhân sự đã xác thực nhưng chưa thực hiện đầy đủ bước kiểm tra bắt buộc.
Các tiêu chuẩn như IEC 61340-5-1 và ANSI/ESD S20.20 thường được sử dụng làm cơ sở tham khảo khi xây dựng chương trình kiểm soát ESD. Tuy nhiên, phương pháp kiểm tra, giới hạn đo và tiêu chí đánh giá phải được xác lập theo chương trình ESD, thiết bị sử dụng và yêu cầu vận hành cụ thể của từng nhà máy.
Hệ thống được tổ chức thành những lớp nào?
Thay vì nhìn giải pháp như một tập hợp thiết bị riêng lẻ, CDS VINA tổ chức hệ thống thành bốn lớp có quan hệ trực tiếp với nhau.
1. Xác thực nhân sự và kiểm tra quyền truy cập
Nhân viên hoặc công nhân thực hiện xác thực bằng khuôn mặt, vân tay hoặc thẻ. Hệ thống kiểm tra danh tính, nhóm quyền và phạm vi khu vực mà nhân sự được phép tiếp cận.
Trong cấu hình tại Nhà máy Katolec Việt Nam, thiết bị nhận diện được sử dụng là ZKTeco SpeedFace-V5L[P]. Việc nêu rõ model giúp mô tả đúng cấu hình dự án; còn về bản chất, đây là lớp thiết bị xác thực đa phương thức trong hệ thống kiểm soát ra vào.
2. Chuyển mã định danh đến bộ kiểm tra ESD
Sau khi xác thực thành công, mã định danh của nhân sự được chuyển qua giao tiếp Wiegand đến bộ kiểm tra ESD. Nhờ đó, hệ thống biết ai đang thực hiện phép đo và có thể gắn kết quả kiểm tra với đúng hồ sơ nhân sự, thay vì chỉ ghi nhận một kết quả PASS hoặc FAIL rời rạc.
Thiết bị kiểm tra được sử dụng trong dự án là ESDJH002, còn được gọi ngắn gọn là JH002.
3. Kiểm tra điều kiện tĩnh điện
Tùy theo yêu cầu tại từng vị trí, nhân sự có thể được yêu cầu kiểm tra chân, tay hoặc vòng đeo tay, hoặc kiểm tra kết hợp tay và chân. Chế độ đo và giới hạn đánh giá phải được cấu hình theo quy trình ESD đã được nhà máy phê duyệt.
- PASS: Kết quả đáp ứng điều kiện đã cấu hình; hệ thống chuyển sang bước cho phép mở cổng.
- FAIL: Cổng giữ trạng thái đóng và nhân sự được yêu cầu thực hiện lại phép đo.
- FAIL nhiều lần: Nhân sự rời điểm kiểm soát, thực hiện xả tĩnh điện hoặc kiểm tra lại trang bị ESD theo quy trình của nhà máy, sau đó mới quay lại đo.
Cách xử lý này giúp quy trình vừa chặt chẽ về kiểm soát, vừa rõ ràng đối với người sử dụng. Hệ thống không chỉ thông báo “không đạt”, mà phải đi cùng hướng dẫn xử lý phù hợp để nhân sự có thể khắc phục và thực hiện lại đúng quy định.
4. Điều khiển cổng và tổ chức lối đi
Khi nhân sự đã được xác thực, có đúng quyền truy cập và đạt yêu cầu kiểm tra ESD, bộ JH002 trực tiếp phát lệnh mở flap barrier. Hai dòng cổng được sử dụng trong hồ sơ dự án là ZKTeco FBL4000 Pro và FBL4200 Pro.
Trong tình huống có tín hiệu báo cháy, cổng FBL4000 Pro và FBL4200 Pro được thiết lập tự mở cánh để hỗ trợ thoát người. Logic kiểm soát ESD không được phép cản trở yêu cầu an toàn sinh mạng và thoát nạn của công trình.
Dữ liệu kiểm soát được ghi nhận như thế nào?
Một hệ thống có khả năng truy vết cần ghi nhận được cả sự kiện ra vào và kết quả kiểm tra tĩnh điện. Trong mô hình này, dữ liệu được quản lý trên hai lớp phần mềm với mục đích khác nhau.
Phần mềm kiểm soát ra vào
- Quản lý hồ sơ nhân sự và nhóm quyền truy cập.
- Ghi nhận thời gian, vị trí và sự kiện xác thực.
- Quản lý thiết bị, lịch truy cập và phạm vi khu vực được cấp quyền.
Phần mềm quản lý ESD
- Tiếp nhận mã định danh của nhân sự từ thiết bị xác thực.
- Ghi nhận kết quả và giá trị đo kiểm tra ESD gắn với mã nhân viên tương ứng.
- Hỗ trợ tra cứu và đối chiếu lịch sử kiểm tra khi nhà máy cần xác minh.
Trong cấu hình dự án, nền tảng kiểm soát ra vào sử dụng ZKBioCVSecurity; hệ thống ESD sử dụng phần mềm quản lý riêng. Nhà máy cần quy định cụ thể người được quyền xem dữ liệu, mục đích sử dụng, thời gian lưu trữ và nguyên tắc bảo vệ thông tin nhân sự.
Giá trị của việc liên động kiểm soát ra vào và ESD
Nếu hai hệ thống hoạt động tách rời, nhân sự có thể xác thực thành công nhưng chưa thực hiện phép kiểm tra ESD. Kết quả đo cũng có thể không gắn được với đúng người, khiến việc đối chiếu dữ liệu mất nhiều thời gian khi cần truy vết.
Khi được tích hợp thành một quy trình thống nhất, kết quả ESD trở thành điều kiện bắt buộc trong quyết định cho phép đi qua cổng. Nhà máy có thể:
- Kiểm soát đúng nhân sự tại đúng khu vực đã được phân quyền.
- Hạn chế việc bỏ qua bước kiểm tra ESD trước khi vào khu vực sản xuất.
- Gắn kết quả kiểm tra với mã nhân viên và thời điểm thực hiện.
- Đối chiếu nhật ký ra vào với dữ liệu ESD khi cần truy vết.
- Chuẩn hóa quy trình vận hành thay vì phụ thuộc hoàn toàn vào kiểm tra thủ công.
Điểm quan trọng không nằm ở việc lắp thêm một thiết bị đo hoặc một cánh cổng, mà ở cách các thiết bị phối hợp để thực thi đúng quy trình kiểm soát của nhà máy.
☎ ĐANG CẢI TẠO CỔNG RA VÀO CHO KHU VỰC SMT/EPA?
CDS VINA hỗ trợ rà soát luồng người, điều kiện ESD, logic PASS/FAIL, liên động cổng và dữ liệu truy vết.
Gọi/Zalo 0931 455 599 hoặc đăng ký khảo sát hiện trạng.
Những nội dung cần làm rõ trước khi thiết kế
Mỗi nhà máy có mặt bằng, quy trình sản xuất và chương trình ESD khác nhau. Trước khi lựa chọn thiết bị hoặc xây dựng báo giá, đội ngũ triển khai cần làm rõ:
- Ranh giới EPA hoặc khu vực cần kiểm soát nằm ở đâu?
- Nhóm nhân sự, nhà thầu hoặc khách nào bắt buộc phải kiểm tra?
- Từng điểm vào yêu cầu đo chân, tay hay kết hợp cả hai?
- Tiêu chí PASS/FAIL được cấu hình theo tài liệu và quy trình nào?
- Nhân sự cần thực hiện những bước gì khi kết quả không đạt?
- Ai được phép xử lý tình huống ngoại lệ hoặc mở cổng có kiểm soát?
- Dữ liệu nào được lưu trên phần mềm kiểm soát ra vào và dữ liệu nào được lưu trên hệ thống ESD?
- Cổng hoạt động như thế nào khi mất điện, mất mạng hoặc nhận tín hiệu báo cháy?
Việc thống nhất các điều kiện trên từ đầu giúp lựa chọn đúng cấu hình, giảm thay đổi trong quá trình thi công và tạo cơ sở rõ ràng cho nghiệm thu sau này.
Nghiệm thu cần kiểm tra cả quy trình, không chỉ kiểm tra cổng
Thử nghiệm “cổng có mở hay không” mới chỉ phản ánh một phần của hệ thống. Kịch bản nghiệm thu nên bao gồm các tình huống vận hành thực tế:
- Đúng người, đúng quyền và kết quả ESD đạt.
- Đúng người nhưng không có quyền vào khu vực.
- Đúng người, đúng quyền nhưng kết quả ESD không đạt.
- Khuôn mặt, vân tay hoặc thẻ không hợp lệ.
- Nhân sự thực hiện sai hoặc bỏ dở phép đo.
- Mã định danh không được chuyển đến bộ kiểm tra ESD.
- Bộ ESD không phát được lệnh điều khiển cổng.
- Mất mạng, mất điện và quá trình khôi phục hệ thống.
- Hoạt động của nút thoát và cơ chế mở cánh khi có tín hiệu báo cháy.
- Đối chiếu nhật ký phần mềm kiểm soát ra vào với dữ liệu kiểm tra ESD.
- Phân quyền quản trị và lịch sử thay đổi cấu hình.
Sau bàn giao, nhà máy cũng cần có kế hoạch kiểm tra định kỳ, xác minh hoặc hiệu chuẩn thiết bị ESD, quản lý tài liệu và phân công người chịu trách nhiệm xử lý khi số đo bất thường lặp lại.
Những sai sót thường gặp khi triển khai
Chọn thiết bị trước khi thống nhất quy trình vận hành
Các thiết bị có thể hoạt động tốt riêng lẻ nhưng chưa chắc đã hỗ trợ đúng giao diện, dữ liệu hoặc logic liên động mà nhà máy cần.
Áp dụng một ngưỡng kiểm tra cho mọi nhà máy
Giới hạn đánh giá phải dựa trên chương trình ESD, tài liệu kỹ thuật và yêu cầu đã được đơn vị vận hành phê duyệt; không nên sao chép máy móc từ một dự án khác.
Chỉ quan tâm kết quả PASS
Các lần FAIL lặp lại có thể liên quan đến thao tác, trang bị bảo hộ, điều kiện môi trường hoặc tình trạng của thiết bị. Đây là dữ liệu cần được quan sát và xử lý, không chỉ là một lần cổng không mở.
Cho phép mở ngoại lệ nhưng không lưu vết
Tình huống cần mở cổng có kiểm soát phải được phân quyền, xác định lý do và có nhật ký phù hợp để tránh làm mất ý nghĩa của toàn bộ quy trình.
Bỏ qua yêu cầu thoát người khi có sự cố
Kiểm soát chặt chẽ trong vận hành bình thường không được làm ảnh hưởng đến an toàn thoát nạn. Tín hiệu báo cháy và trạng thái an toàn của cổng phải được đưa vào thiết kế và kiểm thử ngay từ đầu.
CDS VINA tiếp cận bài toán tích hợp như thế nào?
CDS VINA bắt đầu từ luồng vận hành thực tế thay vì chỉ lựa chọn model thiết bị. Đội ngũ kỹ thuật phối hợp với các bộ phận sản xuất, EHS, QA, Facility, IT và an ninh để xác định:
- Ranh giới kiểm soát và nhóm quyền truy cập.
- Phương thức xác thực phù hợp với môi trường sử dụng.
- Chế độ kiểm tra ESD tại từng vị trí.
- Giao diện tín hiệu và logic xử lý PASS/FAIL.
- Cấu hình cổng, nguồn điện, mạng và phương án duy trì vận hành.
- Nhật ký, báo cáo và quyền truy cập dữ liệu.
- Tình huống ngoại lệ, tín hiệu báo cháy và kịch bản nghiệm thu.
Mục tiêu của giải pháp không dừng ở việc lắp đặt thiết bị. Hệ thống cần vận hành ổn định, dễ sử dụng, có khả năng truy vết và phù hợp với quy trình kiểm soát ESD riêng của nhà máy.
Doanh nghiệp cần xây mới hoặc cải tạo hệ thống kiểm soát ra vào cho khu vực SMT/EPA?
CDS VINA có thể phối hợp cùng đội ngũ nhà máy khảo sát hiện trạng, làm rõ quy trình vận hành và đề xuất phương án tích hợp phù hợp với thiết bị, hạ tầng và yêu cầu kiểm soát đang áp dụng.
Hotline/Zalo: 0931 455 599 | Email: director@cdsvina.vn
☎ TRAO ĐỔI TRỰC TIẾP VỚI CDS VINA
Nhận tư vấn cấu hình và phương án tích hợp theo đúng yêu cầu vận hành, hạ tầng và chương trình ESD của nhà máy.
Hotline/Zalo: 0931 455 599
Email: director@cdsvina.vn
Câu hỏi thường gặp
Hệ thống kiểm soát ra vào tích hợp ESD có thay thế chương trình ESD của nhà máy không?
Không. Hệ thống hỗ trợ thực thi điều kiện ra vào. Nhà máy vẫn cần duy trì quy định, đào tạo, trang bị bảo hộ, kiểm tra thiết bị và hồ sơ quản lý ESD.
Thiết bị nhận diện và bộ kiểm tra ESD trao đổi dữ liệu như thế nào?
Trong cấu hình tại Nhà máy Katolec Việt Nam, thiết bị SpeedFace chuyển mã định danh nhân sự qua giao tiếp Wiegand đến bộ ESDJH002. Kết quả đo nhờ đó được gắn với đúng người thực hiện.
Khi kiểm tra không đạt, cổng có mở không?
Không. Nhân sự được yêu cầu kiểm tra lại. Nếu tiếp tục không đạt, người đó cần rời điểm kiểm soát để xả tĩnh điện hoặc kiểm tra lại trang bị theo quy trình của nhà máy trước khi quay lại đo.
Hệ thống có lưu lại giá trị đo ESD không?
Có. Phần mềm ESD có thể ghi nhận mã nhân viên, kết quả và giá trị đo tương ứng. Quyền xem, mục đích sử dụng và thời gian lưu dữ liệu cần được nhà máy quy định rõ.
Khi có tín hiệu báo cháy, cổng hoạt động như thế nào?
Trong cấu hình dự án, cổng FBL4000 Pro và FBL4200 Pro tự mở cánh khi nhận tín hiệu báo cháy nhằm hỗ trợ thoát người. Chức năng này cần được kiểm tra đầy đủ trong quá trình nghiệm thu.
